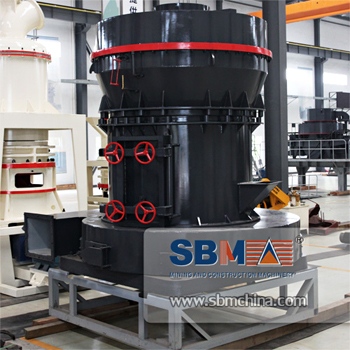

Molino de velicidad media MTM Inicio » Molienda de minerales » Molino MTM
Nuestra máquina adopta numerosas patentes nacionales, tales como superficie trapezoidal de trabajo, conexión flexible, acelerador de presión de rodillo enlazado, etc. Cuenta con todas las características de los molinos tradicionales en el campo de aplicación, capacidad, fineza, consumo de energía, tiempo de servicio, etc. Ha sido ampliamente usado en metalurgia, industria de potencia eléctrica, química, construcción, industria siderúrgica, industria del carbón, etc. Y ha conseguido amplios beneficios económicos y sociales.
Principio de trabajo:
La unidad principal funciona con un eje central impulsado por un dispositivo de transmisión. El extremo del eje es conectado a una base quincunx, en la que se instala un rodillo pulverizador para formar un soporte giratorio, el rodillo pulverizador no sólo gira alrededor de su propio eje, también gira alrededor del anillo pulverizador y gira en sí mismo debido a la fricción. Posee un sistema de palas debajo de la base quincunx, el que es el extremo final del rodillo pulverizador. Durante la rotación de las palas y del rodillo, los materiales serán alimentados en el espacio entre los rodillos y el anillo para formar una capa de material. Los materiales serán pulverizados debido a la fuerza centrífuga
Ventajas técnicas:
1. Los rodillos y anillos en forma de escalera aumentan la eficiencia de la trituración enormemente. Los rodillos y el anillo son diseñados en un trapecio invertido, el que reduce la velocidad de escape del material entre los rodillos y el anillo, extendiendo el tiempo de pulverización y aumenta el efecto de trituración.
2. Los resortes de presión tienen la función de equilibrar y presurizar, y las conexiones elásticas reducen la vibración y mantiene el equilibrio. Bajo esta condición, la habilidad del dispositivo de engranaje en mejorado en un 40% comparado con otros, la conexión elástica puede reducir la vibración y el ruido, y evitar la resonancia.
3. El clasificador de polvo adopta un impulsor de alta densidad que puede aumentar la precisión y capacidad del polvo. Esto prueba que bajo la velocidad fija del eje, aumentar la densidad del impulsor es aumentar la fineza final de los productos. Bajo la misma potencia, la densidad reduce el flujo de aire, la capacidad es mejorada más de un 50%.
4. Cuenta con un calefactor de alta eficiencia y ahorro de energía. La eficiencia de las cuchillas prismáticas equipadas en las máquinas tradicionales es sólo del 62%, pero la eficiencia del calefactor de ahorro de energía, con impulsor y cuchillas que están sellados, es de un 85%.
5. Cuenta con un dispositivo de ajuste del impulsor conveniente. El espacio entre la unidad y el extremo de la cuchilla del clasificador de polvo también afecta en la fineza. La patente hace que el ajuste del espacio sea más fácil.
Especificaciones:
| Modelo | MTM100 | MTM130 | MTM160 |
| Cantidad de Rodillo (pcs) | 4 | 5 | 6 |
| Diámetro del rodillo × Altura （mm） | Φ310×170 | Φ410×210 | Φ440×270 |
| Diámetro interior de rodillo×Altura (mm) | Φ950×170 | Φ1280×210 | Φ1600×270 |
| Velocidad Giratoria de Motor Principal （r/min） | 130 | 103 | 82 |
| Tamaño de Alimentador （mm） | 25 | 30 | 35 |
| Tamaño de grano del producto final (mm) | 1.6~0.045/0.038 | 1.6~0.045/0.038 | 1.6~0.045/0.038 |
| Capacidad (t/h) | 2.1 - 8 | 4 - 13 | 7 - 22 |
| Dimensión total (mm) | 7100 × 5900 × 7900 | 9200 × 7250 × 9700 | 12550 × 5700 × 8355 |
| Peso Bruto (t) | 16 | 26.1 | 35 |
Note: The output in the form refers to grind limestone to 80% pass 200 meshes.
| Nombre | Ítem | Unidad | Especificación | |||
| MTM100 | MTM130 | MTM160 | ||||
| Motor eléctrico | Modelo | - | Y225S-4 | Y280S-4 | Y315M-4 | |
| Potencia | kw | 37 | 75 | 132 | ||
| Velocidad Giratoria | r/min | 1470 | 1480 | 1480 | ||
| El motor eléctrico de control de velocidad de separación | Modelo | - | YCT200-4A | YCT200-4B | YCT225-4A | |
| Potencia | kw | 5.5 | 7.5 | 11 | ||
| Velocidad Giratoria | r/min | 125~1250 | 125~1250 | 125~1250 | ||
| El motor eléctrico del acensor | Modelo | - | Y100L-4 | Y100L2-4 | Y112M-4 | |
| Potencia | kw | 3 | 3 | 4 | ||
| Velocidad Giratoria | r/min | 1420 | 1430 | 1420 | ||
| El motor eléctrico del ventilador | Modelo | - | Y220L-4 | Y250M-4 | Y315M-4 | |
| Potencia | kw | 37 | 75 | 132 | ||
| Velocidad Giratoria | r/min | 1470 | 1480 | 1480 | ||
| El motor eléctrico de la trituradora de mandíbula | Modelo | PE | 200x350 | 250x400 | 257x750 | |
| Modelo | - | Y160M-6 | Y180L-6 | Y200M-6 | ||
| Potencia | kw | 7.5 | 15 | 22 | ||
| Velocidad Giratoria | r/min | 970 | 970 | 970 | ||
| El motor eléctrico del conductor | Modelo | Kw | GZ2F | GZ2F | GZ3F | |
| Potencia | 0.1 | 0.15 | 0.2 | |||
Nota: Esta especificación es sólo de referencia, los cambios están sujetos a los productos.
