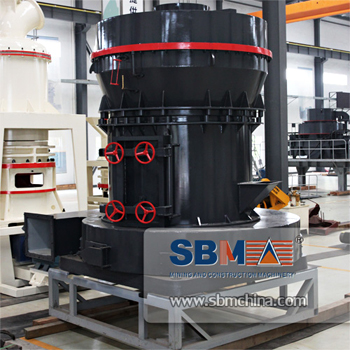

Moulin MTM Vitesse Moyenne Trapéziforme
Shibang MTM Moulin à extra-pression à vitesse moyenne trapézoidal Un produit d’exclusivité de niveau international avancé est doté de cinq genres de techniques d’exclusivité, comme la surface de fonctionnement trapézoidal, le raccordement flexible, la poussée de pression liée par roulement, etc. Equipé d’un ventilateur centrifuge avec une abaissée consommation d'énergie et un rendement élevé, il est monté au plus haut niveau mondial.
Moulin MTM Six avantages techniques:
1.Les rouleaux et les anneaux élevant la efficacité de concassage. Ils sont conçus en une machine principale d'un trapezium inverse,qui peut faire abaisser la vitesse de tombée des matériaux entre les rouleaux et les anneaux, donc, prolonger le temps de meulage, élever la efficacité de concassage.
2. Les ressorts de pression pour l'équilibrage et la pressurization. et le raccordement résilient de formation avec régulier et vibration réduisant la fonction sont inventés dans nos machines. Les resorts horizontalux relient les rouleaux symétriquex par les tiges. Quand les grands matériaux effectuent un rouleau, pour garder l'équilibre, la force radiale passe à la rouleau qui est sur le plan de la symétrie par la tige de ressort. Contrairement, pour le moulinà pression précédent,saforce radiale passe toute à l’arbre de couche, qui influe la durée de vie de l’arbre de couche et de roulement.
3.Raccordement élastique pour l'équilibrage et pour la reduction de vibration. Le sépérateur de poudres se fait relier avec le moteur-clé par quelques resorts à réduire la vibration, alors étancher par les courroies flexibles. Donc, il peut réduire la vibration et bruit, également éviter la resonance.
4.La roue à aubes à haute densité doté du séparateur de poudres. On l'a prouvé cela : à la vitesse d’axe fixe, d’augmenter la densité de la roue à aubes est d'augmenter la finesse des produits finals. C’est à dire, quand la finesse du produit final est fixe, la vitesse d'axe de la roue à aubes à haute densité est inférieure au faible densité . Ainsi sous la même puissance, notre machine peut réduire la résistance de la circulation de l'air,augmenter la quantité de produits.
5.Le ventilateur centrifuge à haute efficacité et à consommation économique d'énergie installé sur notre machine. L'efficacité de l ‘aube droite équipée sur la machine Raymond traditionnelle est seulement 62%. Mais l'efficacité du ventilateur économiseur d'énergie est 85%, dont roue à aubes et la lame sont tous embouties.
6.Dispositif simple de réglage de roue à aubes. L’espace entre le logement et la fin de la lame du séparateur de poudres influe également la finesse. Notre moulin facilite le réglage de l’espace.
Moulin MTM Application:
Il est utilisé principalement dans le meulage de mineraux avec la dureté de Moh au dessous de 9 et l’humitité au dessous de 6% de métallurgie, construction, chimique, mine etc, tells que quartz, feldspath, calcite, talc, barytine, fluorite, RE, marbre, céramique, bauxite, manganèse, minerai de fer, cuivre, phosphate naturel, rouge d'oxyde de fer, sable de zircon, scories, scories de ciment, a activé des pierres de carbone, de dolomite, de granit et de grenat, jaune d'oxyde de fer, soja, engrais, engrais, cendres volantes, charbon, coke, lignite, le sable uni par Mitsubishi, Cr2O3, or sur l'argile rouge, kaolin, coke, gangue de charbon. Argile, cyanite, fluorine, bentonite, scène de rhyolite de maifanite, roche verte de roche, de M. Philip Rock, de Yixing et roche différente, basalte, gypse, graphite, carbure de silicium, matériel d'isolation thermique
Data technique:
| Modèle | MTM100 | MTM130 | MTM160 |
| Nombre de rouleaux | 4 | 5 | 6 |
| Diamètre maximal de rouleau×hauteur (mm) |
Φ310×170 | Φ410×210 | Φ440×270 |
| Diamètre intérieur de rouleau×hauteur(mm) | Φ950×170 | Φ1280×210 | Φ1600×270 |
| Vitesse de l’équipement principal (mm) |
130 | 103 | 82 |
| Dimention maximale d’alimentation (mm) |
25 | 30 | 35 |
| Taille de produit fini(mm) | 1.6~0.045/ 0.038 |
1.6~0.045/ 0.038 |
1.6~0.045/ 0.038 |
| Capacité (t/h) | 3 － 8.8 | 6 －13 | 13 －22 |
| Dimension globale (mm) | 7100×5900 ×7900 |
9200×7250 ×9700 |
12550×5700 ×8355 |
| Poids total (t) | 16 | 26.1 | 35 |
| Nom | Article | Unité | Standard, Donnée technique | |||
| MTM100 | MTM130 | MTM160 | ||||
| Moteur électrique | Modèle | - | Y225S-4 | Y280S-4 | Y315M1-4 | |
| Puissance | kw | 37 | 75 | 132 | ||
| Vitesse de rotation | r/min | 1470 | 1480 | 1480 | ||
| Moteur électrique de séparateur à réglage de vitesse | Modèle | - | YCT200-4A | YCT200-4B | YCT225-4A | |
| Puissance | kw | 5.5 | 7.5 | 11 | ||
| Vitesse de rotation | r/min | 125~1250 | 125~1250 | 125~1250 | ||
| Moteur électrique d’ascenseur | Modèle | - | Y100L-4 | Y100L2-4 | Y112M-4 | |
| Puissance | kw | 3 | 3 | 4 | ||
| Vitesse de rotation | r/min | 1420 | 1430 | 1420 | ||
| Moteur électrique de ventilateur | Modèle | - | Y225L-4 | Y250M-4 | Y315M-4 | |
| Puissance | kw | 37 | 75 | 132 | ||
| Vitesse de rotation | r/min | 1470 | 1480 | 1480 | ||
| Moteur électrique de concasseur à mâchoire | Modèle | PE | 200x350 | 250x400 | 257x750 | |
| - | Y160M-6 | Y180L-6 | Y200M-6 | |||
| Puissance | kw | 7.5 | 15 | 22 | ||
| Vitesse de rotation | r/min | 970 | 970 | 970 | ||
| Moteur électrique de l’alimentateur électromagnétique vibrant | Modèle | - | GZ2F | GZ2F | GZ3F | |
| Vitesse de rotation | watt | 100 | 150 | 200 | ||
Note: Cette spécification est uniquement de référence, toutes les modifications sont soumises à des produits.
