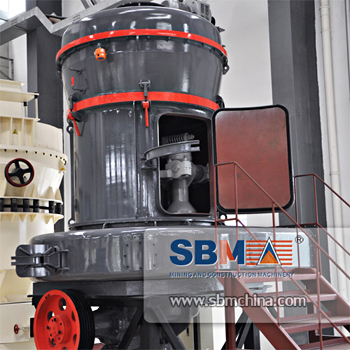

La série MTW du Moulin trapézoïdal en version européenne est le dernier produit de moulage qui emploie des technologies nationales les plus avancées, il a plusieurs exclusivités indépendantes. Ce moulin trapézoïdal est doté des techniques d’exclusivité, comme l’entraînement monobloc des dentures coniques, le système de lubrifiant de l’huile diluée à l’intérieur, la buse arciforme, etc.
Les caractéristiques de la série MTW de Moulin
1. L'entraînement monobloc des dentures coniques: la série MTW emploie l'entraînement monobloc des dentures coniques, la structure plus compact, le montage et réglage plus pratique, élever grandement l'efficacité.
2. Le système de lubrifiant de l'huile diluée à l'intérieur: la série MTW emploie la pompe d'huile intérieure, il ne suffit pas d'augmenter la pompe d'huile ou le poste de lubrification, et il peut réaliser la lubrification des roulements de l'axe principal et des dentures coniques.
3. La buse arciforme: la série MTW emploie la buse courbe, l'entrée du courant poli, résistance petite, la direction intérieure de la sortie est convenable pour la dispersion des matières, difficile à les boucher.
4. On peut changer l'arête et la lame de couteau en surface courbe: la série MTW emploie la lame de scraper trapézoïdal, l'arête utilise le matériel d'alliage à haute résistance au frottement, la durée de service longue, il suffit de changer l'arête, et élever grandement le taux d'utilisation du matériel.
Data technique:
| Titre | MTW110 | MTW138 | MTW175 |
| Nombre de rouleau(pcs) | 4 | 4 | 5 |
| Diamètre intérieur de rouleau(mm) | Ф1100 | Ф1380 | Ф1750 |
| Vitesse(r/min) | 120 | 96 | 75 |
| Dimension maximale d’alimentation (mm) | < 30 | < 35 | < 40 |
| Dimension de produit fini(mm) | 1.6～0.045 La finesa puede llegar a 0.038 | 1.6～0.045 La finesa puede llegar a 0.038 | 1.6～0.045 La finesa puede llegar a 0.038 |
| Capacité (t/h) |
3.5～10 | 6.5～15 | 11～25 |
| Dimension globale (mm) | 8910 × 6950 × 9010 | 9860 × 8340 × 10227 | 13500 × 11500 × 9500 |
| Poids (t) |
18 | 28.5 | 46 |
| Nom | Titre | Unité | Spécification | |||
| MTW110 | MTW138 | MTW175 | ||||
| Moteur de machine pricipale | Modèle | Y280M-6 | Y315M1-6 | Y355M1-6 | ||
| Puissance | Kw | 55 | 90 | 160 | ||
| Vitesse | Rpm | 980 | 990 | 990 | ||
| Moteur électrique de séparateur à réglage de vitesse | Modèle | YCT200-4A (YCT200-4B) |
YCT200-4B (YCT225-4A) |
YCT225-4A (YCT225-4B) |
||
| Puissance | Kw | 5.5(7.5) | 7.5(11) | 11(15) | ||
| Vitesse | Rpm | 125～1250 | 125～1250 | 125～1250 | ||
| Moteur électrique de ventilateur | Modèle | Y250M-4 | Y280M-4 | Y315L1-4 | ||
| Puissance | Kw | 55 | 90 | 160 | ||
| Vitesse | Rpm | 1480 | 1480 | 1490 | ||
| Ascenseur | Modèle | TH250 | TH250 | TH315 | ||
| Moteur | Y100L2-4 | Y100L2-4 | Y112M-4 | |||
| Puissance | Kw | 3 | 3 | 4 | ||
| Vitesse | Rpm | 1420 | 1420 | 1420 | ||
| Concasseur à Mâchoires | Modèle | PE250×400 | PE250×400 | PE250×750 | ||
| Moteur | Y180L-6 | Y180L-6 | Y200L2-6 | |||
| Puissance | kw | 15 | 15 | 22 | ||
| Vitesse | Rpm | 970 | 970 | 970 | ||
| Alimentateur | Modèle | GZ2F | GZ3F | GZ4F | ||
| Puissance | w | 150 | 200 | 450 | ||
Note: Cette spécification est uniquement de référence, toutes les modifications sont soumises à des produits.
